ドライブレコーダー背面カメラ取付してみた( Anero ZS-X18)

f:id:akita-inakagurashi:20210116211352j:plain



前回の続き

前回、アマゾンで約4300円で購入した、ドライブレコーダー(Anero ZS-X18)の取付の続き

akita-inakagurashi.hatenadiary.jp

フロントカメラの取付とまでできたので、今回は背面カメラを取り付ける

背面カメラ取付

f:id:akita-inakagurashi:20210107130520j:plain

背面カメラの取付は、上記の図のとおり

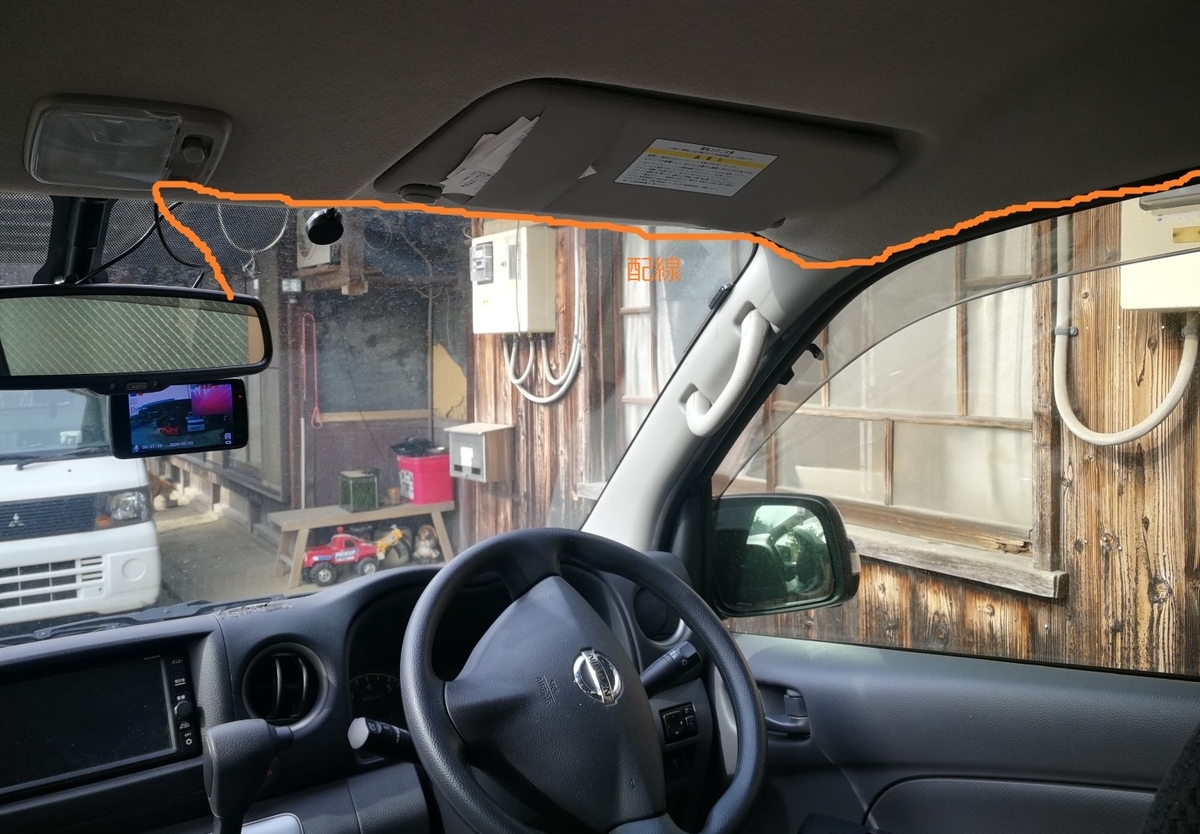

フロントカメラに背面カメラ配線を取り付け、内装天井の隙間に配線を通していった

f:id:akita-inakagurashi:20210116212645j:plain
f:id:akita-inakagurashi:20210116212808j:plain
背面カメラ配線

配線を通し、下記画像のようにカメラをバックドアに取り付けた

フロントカメラと一緒で、取付は吸盤式

がっちりつくので外れる恐れはない

f:id:akita-inakagurashi:20210116212933j:plain

バックドアに取付

カメラから出ている赤い配線をテールランプの+極に取り付けると、バックギアを入れた際に自動でカメラの切り替えができるようだ

だが、キャラバンのアラウンドビューモニターで、バックの時に背面の確認ができるため配線しなかった(あと、カメラ本体のボタンで、背面カメラに手動で切り替え可能)

映像の表示

下記画像は、アラウンドビューモニターとドライブレコーダーのようすである

f:id:akita-inakagurashi:20210116213736j:plain

バックギアを入れた際のようす

ドライブレコーダーは、上記画像のように初期設定では右上に背面カメラの様子が移される

本体ボタンで、表示の仕方を変更することができ、フロントカメラのみはもちろんのこと背面カメラのみや、半分づつ表示などができる

f:id:akita-inakagurashi:20210116214108j:plain

背面カメラのみ表示

f:id:akita-inakagurashi:20210116213953j:plain

半分づつ表示

ちなみに、背面カメラは鏡表示で、録画される内容も左右が反転した画像が記録されるので注意!

夜間走行のようす

夜間走行時の背面カメラも、HDR機能により極端な明暗の中でも記録ができているようであった

f:id:akita-inakagurashi:20210116214549j:plain

背面カメラのみ表示(夜間)

しかし、フロントカメラに比べると、背面カメラのほうが白とびがするように思えた

f:id:akita-inakagurashi:20210116215454j:plain

前後カメラのようす

フロントカメラ(フルHD視野170°)、背面カメラ(視野120°)の性能差かと思う

f:id:akita-inakagurashi:20210116220120p:plain

でもここまで映るドライブレコーダーが約4300円だったので満足

駐車監視機能について

このドライブレコーダーには下記のような動体検知機能がついている

f:id:akita-inakagurashi:20210116215909p:plain

動体検知機能

一応300mAhの電池がついているが、週に1~2回しか乗らないので、電池がもたないいと思うので、自前のサブバッテリーシステムに組み込んで、常にドライブレコーダーを起動している状態にしておいた

(サブバッテリーについては、下記まとめのサブバッテリーシステムを参照)

115,000mAh(12v)のディープサイクルバッテリーで、ソーラー充電しているため、一週間後もドライブレコーダーは起動している状態であった

また、近づいて乗車しようとすると、動体検知により、録画が開始され、正常に駐車監視機能が働いていた

これで、ドライブ時と駐車時の事故やいたずらなどの対策ができ、より安心してバンライフを送ることができるだろう
